Die virtuelle Messe für Metrologie und Qualitätssicherung

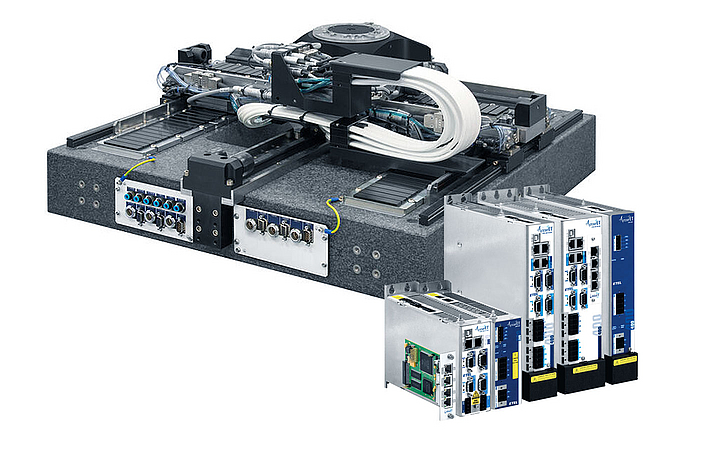

von HEIDENHAIN und den Marken AMO, ETEL, NUMERIK JENA und RSF

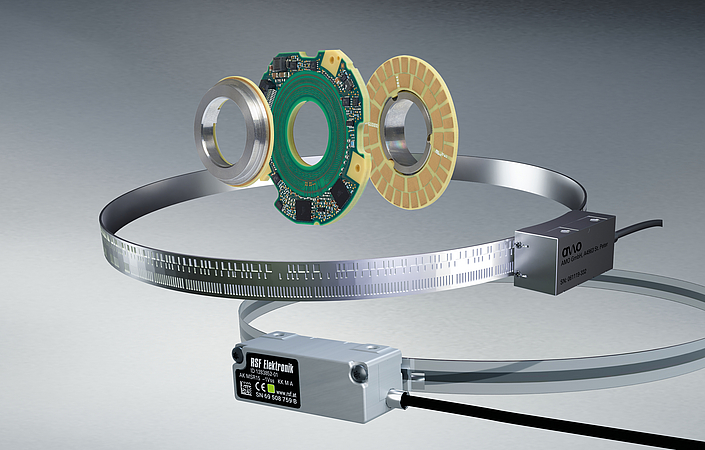

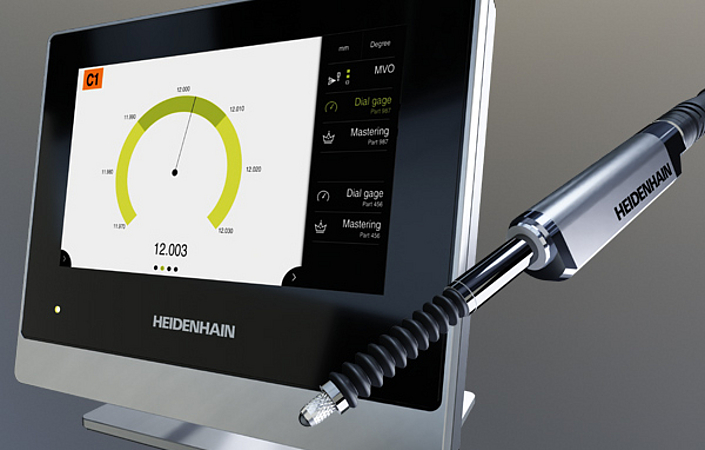

Neben der Genauigkeit rückt in der Metrologie und beim Qualitätsmanagement zunehmend die effiziente Automatisierung in den Fokus. Dafür stellen HEIDENHAIN sowie die Marken AMO und RSF interessante Lösungen vor:

• Der Dual Encoder KCI 120 Dplus von HEIDENHAIN bietet Motorfeedback und Positionsmessung in einem Drehgeber.
• Das Winkelmesssystem AMO WMRA eignet sich durch den modularen Aufbau für große Wellendurchmesser und schwierige Einbausituationen.

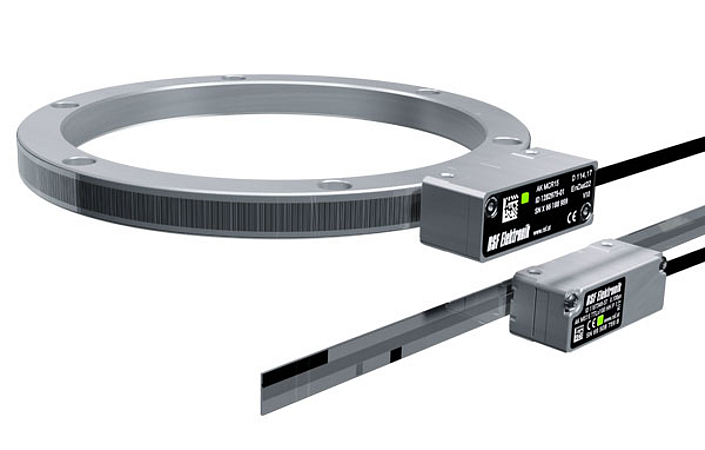

• Besonders flexibel ist der neue geschlossene Maßbandring MBR für die modularen Winkelmessgeräte MCR 15 und MSR 15 von RSF.

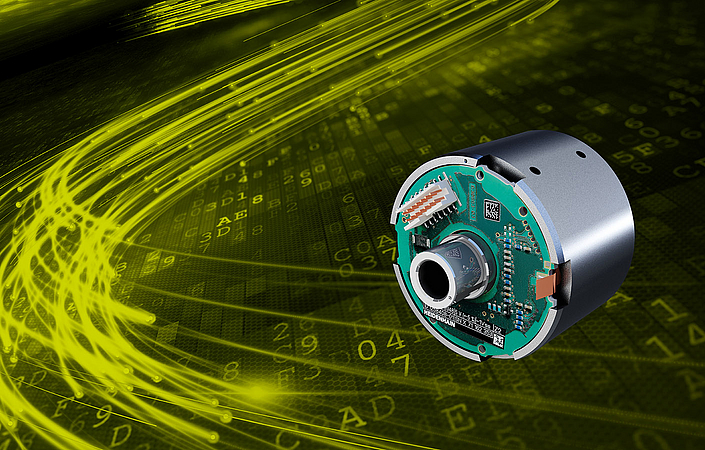

Für Anwendungen wie Messarme, in denen besonders kompakte und steife Lager gefordert sind, stehen die neuen HEIDENHAIN-Winkelmessmodule vom Typ MRS zur Verfügung. Sie zeichnen sich durch eine sehr hohe Wiederholgenauigkeit selbst bei exzentrischen Lasten aus. Damit bieten sie höchste Messwertqualität durch eine sehr geringe Streuung der Messwerte. Weil die inkrementalen Winkelmessmodule aus einer fertig vorgespannten Lagereinheit mit angebautem Winkelmessgerät bestehen, entfallen ein exaktes Ausrichten und ein Abgleich der Winkelmessmodule in der Applikation.

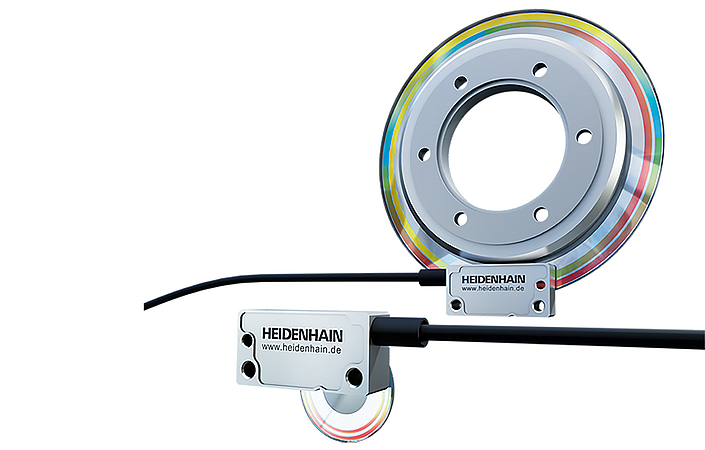

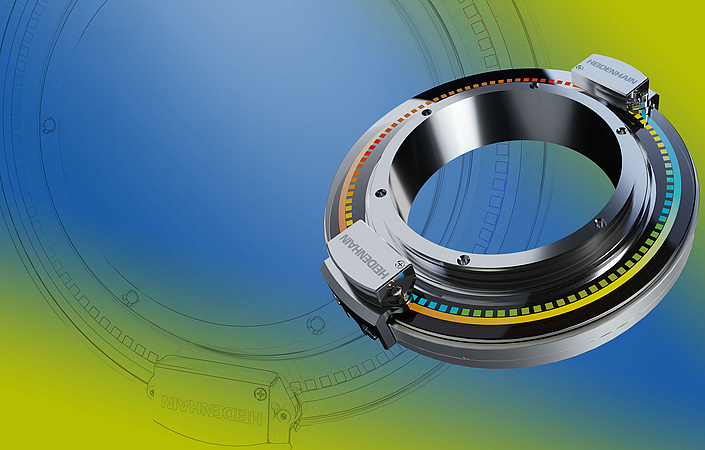

Die modularen Winkelmessgeräte der Baureihe ERO 2000 von HEIDENHAIN eignen sich durch ihre geringe Masse und ihr geringes Massenträgheitsmoment besonders für sehr dynamische Anwendungen mit hohen Beschleunigungen. Für größere Achsen stehen die modularen Winkelmessgeräte der Baureihe ERP 1000 von HEIDENHAIN als Alternative zur Wahl.

Bei beiden Lösungen stellt der von HEIDENHAIN entwickelte ASIC HSP 1.0 die konstant hohe Güte der Abtastsignale sicher. Außerdem sind sie dank großzügiger Toleranzen besonders montagefreundlich. Dabei wird die Qualität der Ausgangssignale innerhalb der Toleranzen kaum beeinflusst.

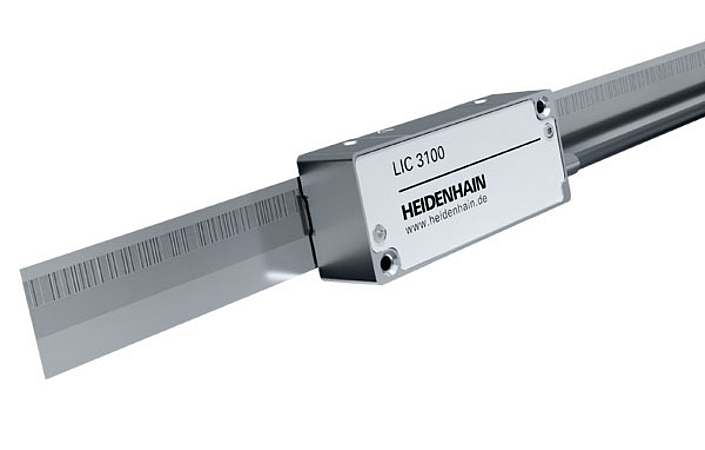

Die LIC-Familie bekommt Zuwachs: Die Baureihe LIC 3000 erweitert das bereits bekannte Programm der offenen, absoluten Längenmessgeräte LIC 4000 und LIC 2000. Dafür kombiniert das LIC 3000 sehr kleine Messschritte von 10 nm mit hohen Verfahrgeschwindigkeiten bis 600 m/min. So ermöglichen die LIC 3000-Längenmessgeräte die sehr dynamische und zugleich hochgenaue Positionsmessung an Linearachsen mit Messlängen bis 10 m.

Das große Abtastfeld macht das LIC 3000 dabei besonders unempfindlich gegenüber Verschmutzungen. Lokale Verunreinigungen der Maßverkörperung haben kaum Einfluss auf die Signalqualität und somit auf die Zuverlässigkeit der Messwerte. Durch ihre Dynamik, die großen Messlängen und die Robustheit sind die offenen Längenmessgeräte der Baureihe LIC 3000 besonders flexibel in der Anwendung und machen die LIC-Vorteile in weiteren Applikationen nutzbar.

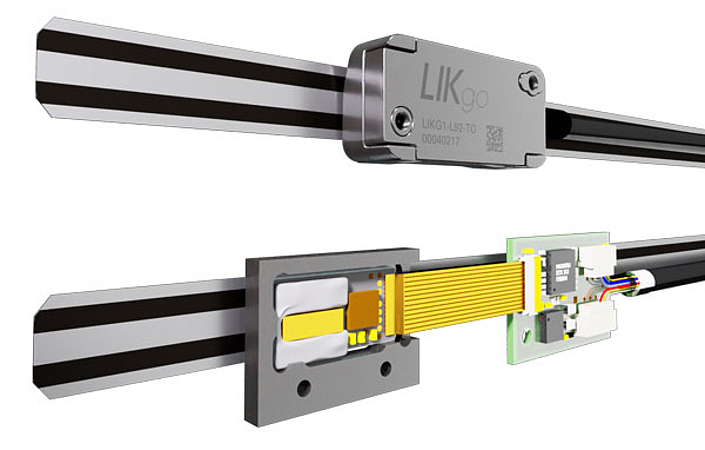

Die offenen Längenmessgeräte LIKgo und LIKselect von NUMERIK JENA eignen sich besonders für den Einsatz in beengten Einbausituationen. Gleichzeitig erfüllen sie hohe Genauigkeitsanforderungen. Als Standardprodukt verfügt LIKgo bereits über alle grundlegenden Eigenschaften für den Einsatz in Anwendungen, bei denen wenig Platz zur Integration vorhanden ist:

• Der Abtastkopf ist mit den Maßen 28 mm x 13 mm x 7,5 mm und nur 10 g Gewicht besonders klein und leicht
• Die neu entwickelte 2-Feld-Abtastung ist mit 20 µm Teilungsperiode und Messschritten bis 78,125 nm sehr genau, liefert eine hohe Signalqualität und ist sehr robust gegenüber Verschmutzungen
• Die Ausgabe der interpolierten TTL-Signale erfolgt direkt aus dem Abtastkopf ohne Zusatzelektronik. Die Signale weisen zudem weder Phasen- noch Offset-Fehler auf
• Die Montage ist durch erhöhte Toleranzen besonders einfach und intuitiv
• Ein elektronischer Signalabgleich optimiert die Systemstabilität

Für kundenspezifische Auslegungen ergänzt das LIKselect diese Vorteile des LIKgo um die Stärken der Kit L-Serie von NUMERIK JENA. Messgeräte aus dem LIKselect-Baukasten sind dadurch im besonderen Maße individuell konfigurierbar.
