Mehr Leistung für Ihre Antriebe – linear und rotativ

Für die induktive Messtechnik hat HEIDENHAIN die nächste Generation der Abtastung entwickelt. Die neue induktive Abtastung bietet entscheidende Vorteile für kompakte Antriebe in der anspruchsvollen Automatisierung: geringes Rauschen, niedrige Drehzahlwelligkeit, weniger Verkabelung dank EnDat 3-Schnittstelle und die Aufzeichnung von Betriebszustandsdaten.

Weil Zusatzfunktionen völlig neue Möglichkeiten für Maschinen und Anlagen eröffnen oder sogar ganz neue Anwendungsfelder erschließen, stellen HEIDENHAIN und die Marken AMO, LEINE LINDE, LTN, NUMERIK JENA, RENCO und RSF außerdem ein umfassendes Portfolio an Messgeräten mit Mehrwert für Ihre besonderen Anforderungen zur Wahl, z. B. für Applikationen mit besonders hohen Genauigkeitsanforderungen oder Ansprüchen an die Prozesssicherheit

HEIDENHAIN auf der SPS 2024 in Nürnberg

Entdecken Sie intelligente Messgeräte für die Automatisierung und Robotik von
HEIDENHAIN, AMO, ETEL, NUMERIK JENA, RENCO und RSF.
12.11. bis 14.11.2024, Halle 7, Stand 7 - 494

Persönlichen Beratungstermin vereinbaren Die Presse-Information zur SPS 2024

Leistungsstark, robust, zuverlässig: Die nächste Generation der induktiven Abtastung mit neuem ASIC

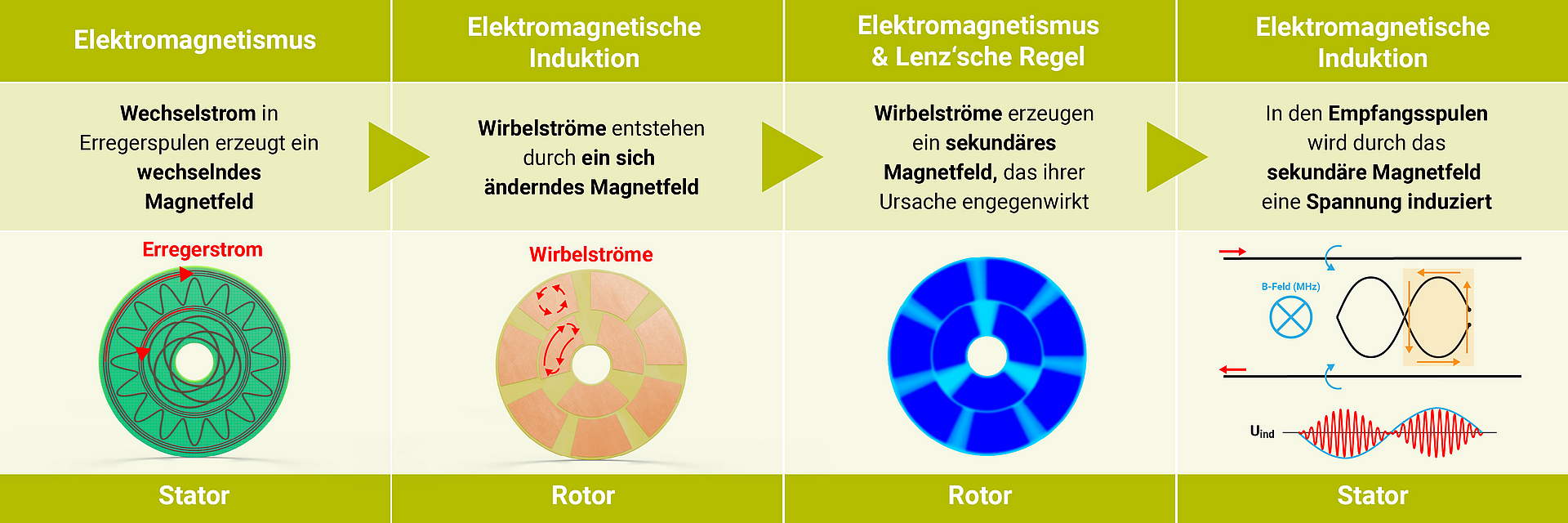

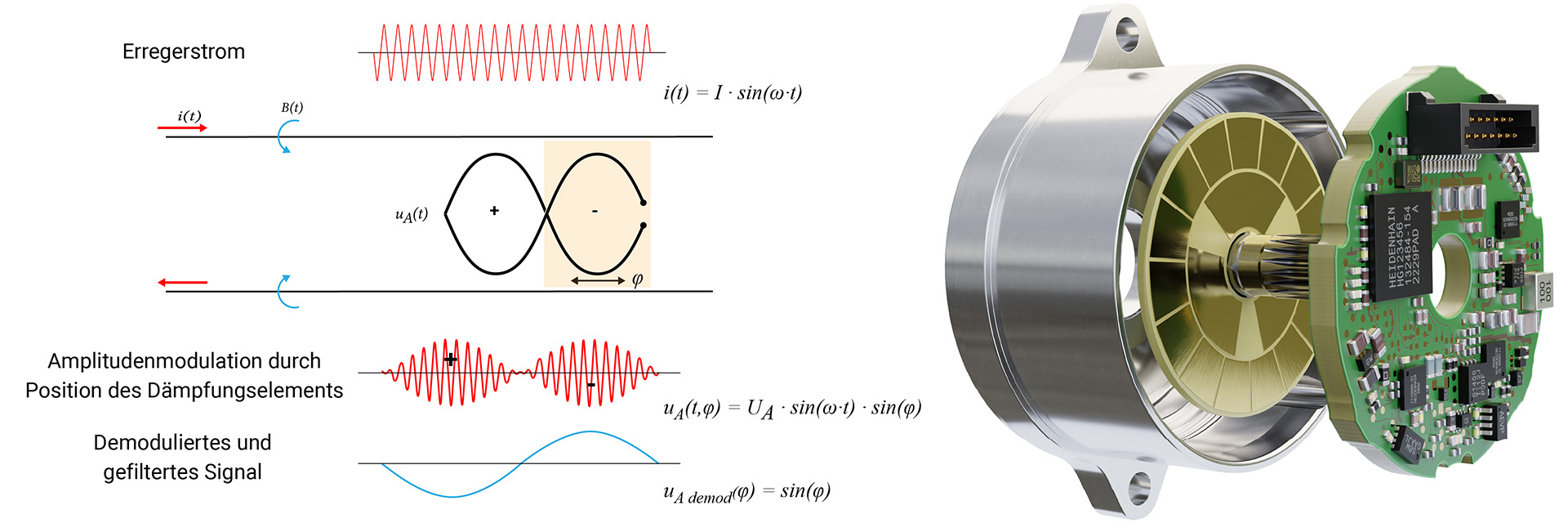

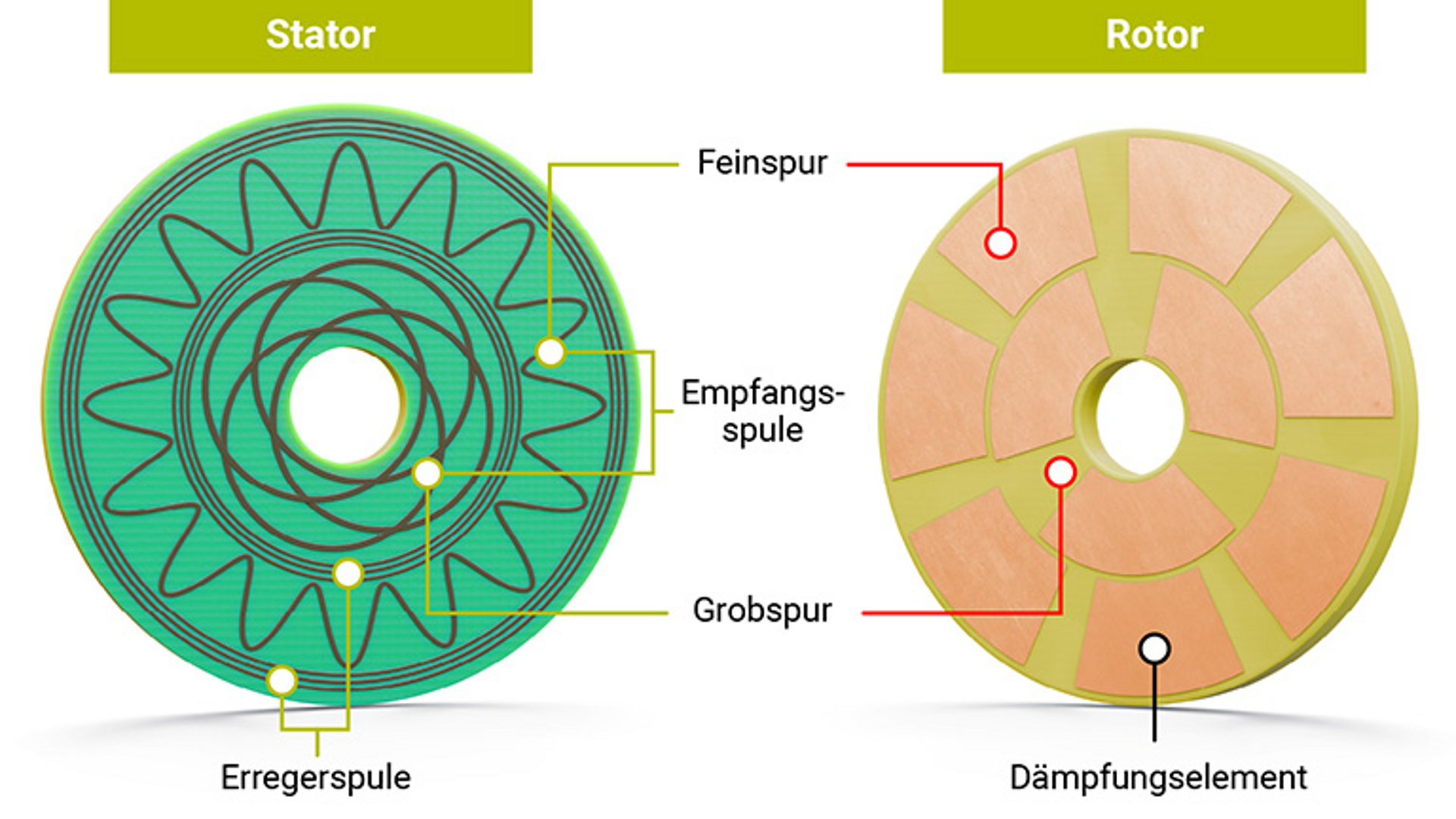

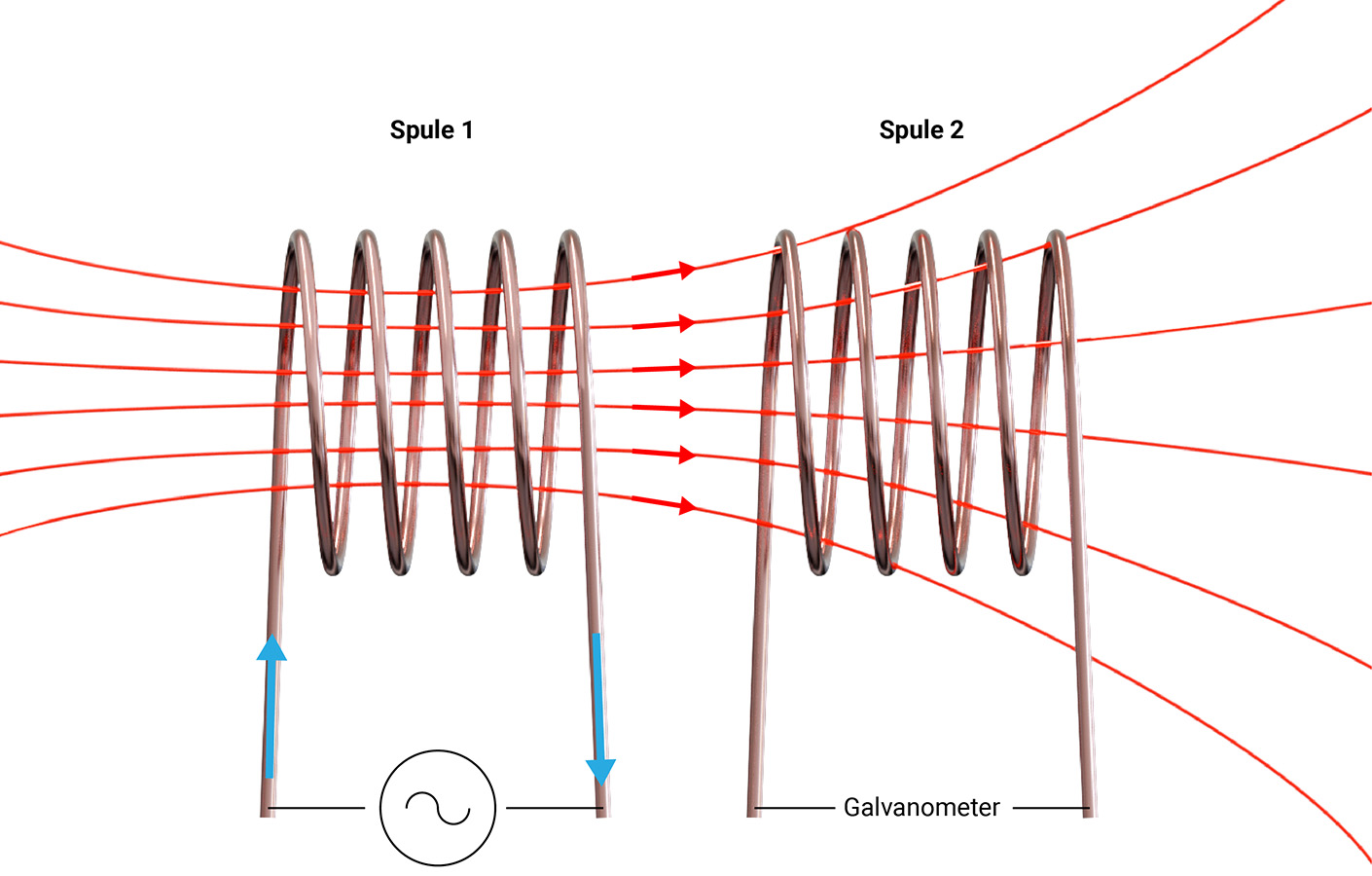

So funktioniert die induktive Abtastung: Einfach und zuverlässig zu absoluten Positionswerten

Neu

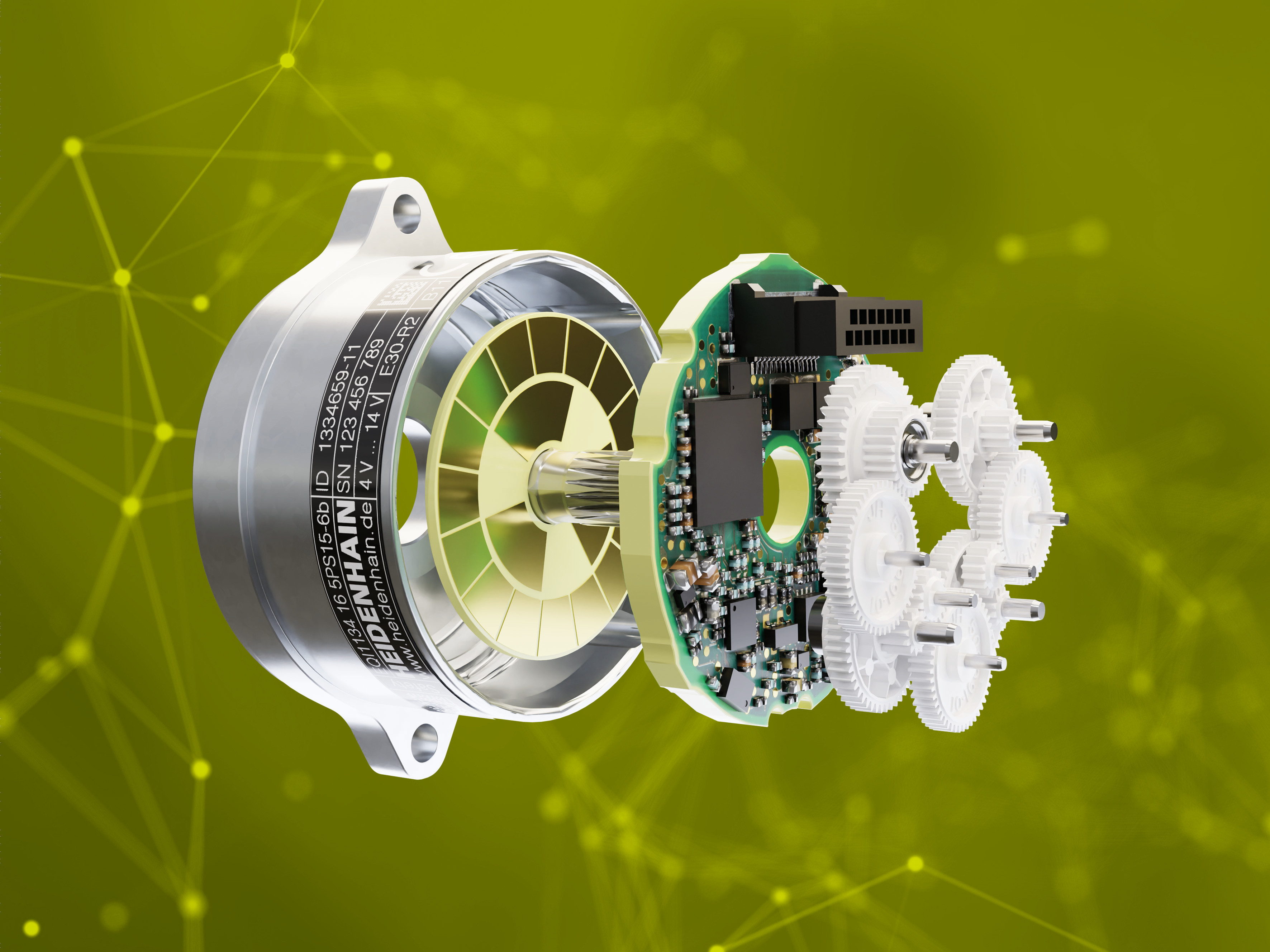

Die nächste Generation der induktiven Abtastung: ECI 1122 und EQI 1134

Eine induktive Abtastung bietet grundsätzlich eine Vielzahl an Vorteilen in der Applikation: Verschmutzungsresistenz und Unempfindlichkeit gegenüber Magnetfeldern, kompakte Baumaße, große Montagetoleranzen und hohe Arbeitstemperaturen zählen zu ihren Qualitäten. Die nächste Generation der induktiven Messtechnik von HEIDENHAIN, erstmals eingesetzt in den kompakten Drehgebern ECI 1122 und EQI 1134, erweitert diese Liste um weitere entscheidende Punkte insbesondere für kompakte Antriebe in der anspruchsvollen Automatisierung: geringes Rauschen, niedrige Drehzahlwelligkeit, weniger Verkabelung und die Aufzeichnung von Betriebszustandsdaten. Möglich wird dies durch eine erhöhte Auflösung der Singleturnposition auf 22 bit, die wiederum zu einer signifikanten Verbesserung der Regelperformance im Motor führt. Die EnDat 3-Schnittstelle ermöglicht den Anschluss über die Ein-Kabel-Lösung HMC 2.

Termin vereinbaren und die neue induktive Abtastung kennenlernen Produktinformation downloaden Alle Infos zu EnDat 3 und zur Ein-Kabel-Lösung HMC 2

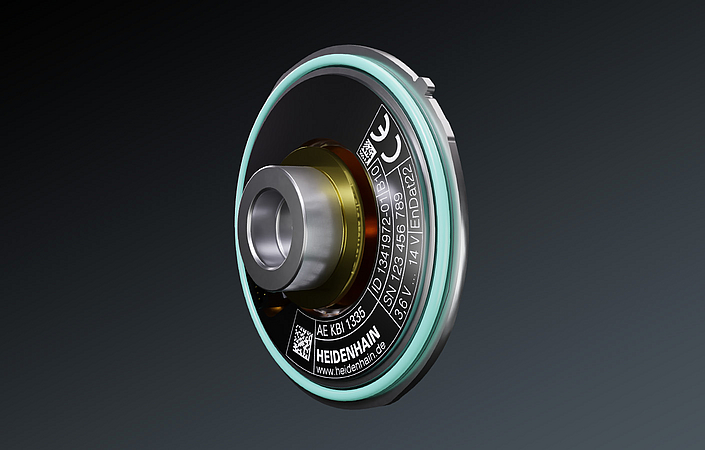

KCI 1318 FOT und KBI 1335 FOT: Lagerschildabdeckung integriert

Besonders platzsparend und zudem noch wärmeableitend: Dank der Fan-out Technologie (FOT) konnte HEIDENHAIN bei den Varianten KCI 1318 FOT und KBI 1335 FOT Leiterbahnen und Elektronikbausteine direkt auf einen Metallträger aufbringen, der z. B. als Lagerschildabdeckung fungieren kann. Das reduziert nicht nur die Zahl der Bauteile und den benötigten Bauraum. Über den Metallträger kann Wärme auch direkt nach außen abgeführt werden. Der Teilkreis ist in dieser Variante mit einer einseitig offenen Hohlwellenaufnahme ausgestattet.

Termin vereinbaren und die neuen FOT-Drehgeber kennenlernen

Neu

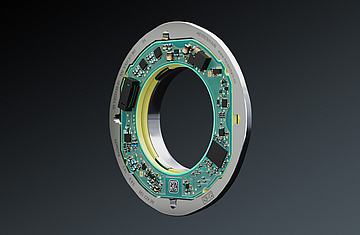

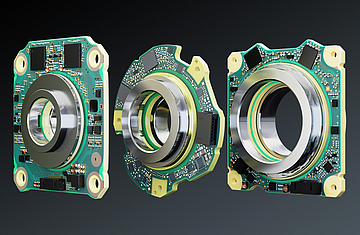

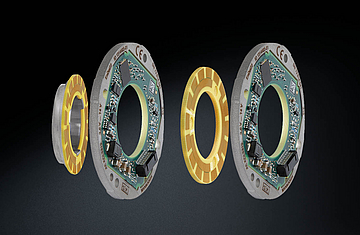

In der KCI/KBI-Baureihe finden Sie auch induktive Dual Encoder und Lösungen für größere Naben.

Mehr Infos

Für kleine Antriebe:

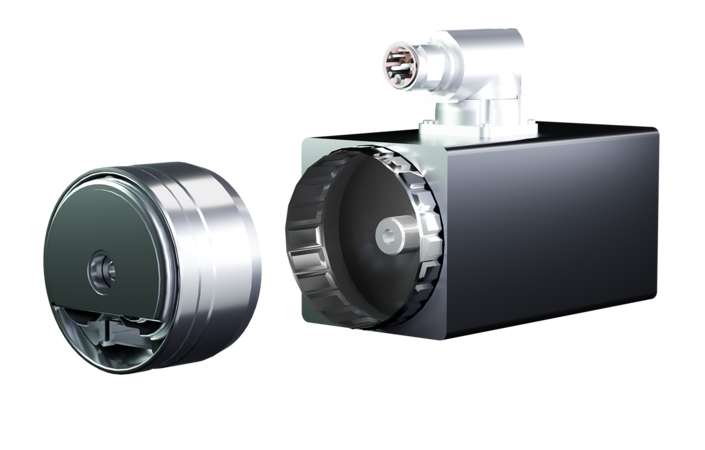

Induktive Drehgeber für die PressFit-Montage

Mit den absoluten Drehgebern ECI 1119 PressFit (Singleturn) und EQI 1131 PressFit (Multiturn) stellt HEIDENHAIN die ideale Lösung für eine schnelle, einfache und sichere Montage vor. Die neuen Drehgeber eignen sich bereits für Motoren mit einer Flanschgröße von 40 mm x 40 mm und einer Achshöhe von nur 20 mm.

Die Produktmerkmale:

Besonders kompakt
Funktionale Sicherheit
Serielle Schnittstelle EnDat 2.2

Die Produktinformation zu den PressFit-Gebern

Die neuen PressFit-Drehgeber:

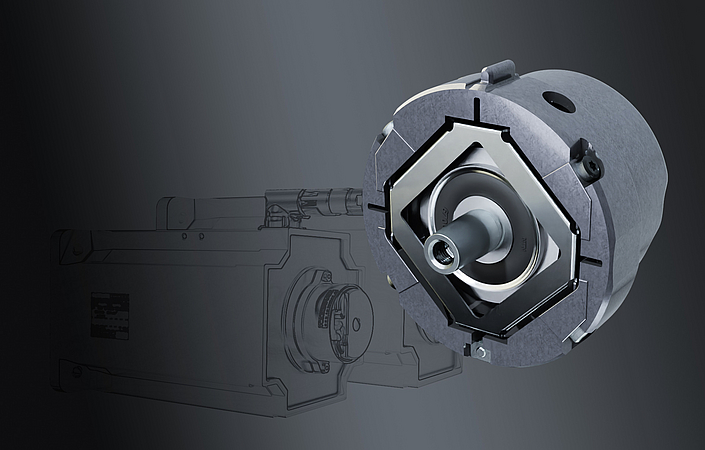

Sicher und automatisiert montieren

Für den Anbau der Drehgeber ECI 1119 PressFit (Singleturn) und EQI 1131 PressFit (Multiturn) wird eine Toleranzhülse in eine Bohrung im Motorgehäuse eingesetzt. Anschließend wird der Drehgeber mit seinem PressFit-Flansch kraftschlüssig eingepresst und über nur eine Zentralschraube mit der kundenseitigen Antriebswelle verbunden. Das spart nicht nur Bauraum, sondern ermöglicht auch eine automatisierte Gerätemontage und eine Überwachung des Montageprozesses mittels Kraftmessung.

Die Montagevorteile:

Automatisierbare Montage
Reduzierte Einbauzeiten
Große Montagetoleranzen

Die Produktinformation zu den neuen PressFit-Gebern

HEIDENHAIN ECN 1325 und EQN 1337: Optische Drehgeber mit EnDat 3-Schnittstelle

Mit dem Hybrid-Motorkabel HMC 2 hat die dritte Generation der EnDat-Schnittstelle Einzug gehalten. Die optischen Drehgeber ECN 1325 und EQN 1337 eröffnen vor allem in anspruchsvollen Anwendungen der Automatisierung platzsparende und kostengünstige, aber hochleistungsfähige Möglichkeiten zur Positionsmessung im Winkelsekunden-Bereich. Die EnDat 3-Drehgeber sind mechanisch kompatibel zu den EnDat 2-Geräten. Damit ist für Motorenhersteller ein Umstieg auf die Ein-Kabel-Lösung HMC 2 und die EnDat 3-Schnittstellentechnologie jederzeit nahtlos möglich. Durch die Verwendung von Standardstecker- und Standardkabeltechnik bringt ein Wechsel erhebliche Zeit- und Kosteneinsparungen. Wie bei allen EnDat-Messgeräten stehen natürlich auch bei der jüngsten Generation alle Informationen für eine einfache Inbetriebnahme, Überwachung und Diagnose zur Verfügung.

Produktinformation ECN 1325 und EQN 1337 So einfach ist die Systemintegration mit EnDat

Heavy-duty-Drehgeber von LEINE LINDE

LEINE LINDE hat sich als Spezialist für Drehgeber und Sensorik etabliert, die besonders unter rauen Einsatzbedingungen langlebig und prozesssicher für eine genaue Positionsmessung sorgen. Zu den typischen Anwendungsgebieten gehören z. B. die Stahlindustrie, Windkraftanlagen, Schiffbau und Offshore-Anwendungen oder explosionsgefährdete Bereiche, aber auch Kräne, Baumaschinen oder die Papierindustrie.

Alle Produkte von LEINE LINDE entdecken

LEINE LINDE FSI 862: Einfach sicher

Der inkrementale Drehgeber FSI 862 von LEINE LINDE ist zertifiziert für Anwendungen nach SIL2 und PLd und bietet integrierte Funktionale Sicherheit für Ihre Applikation. Die schlupffreie Hohlwellenkonstruktion und die keramischen Lager prädestinieren den FSI 862 für den Einsatz an Antrieben in Umgebungen mit starken Störeinflüssen, z. B. in der Stahlindustrie oder der Papierherstellung. Dank der integrierten Sicherheitsfunktionen macht er einen zweiten Geber als Back-up oder zusätzliche Sensoren überflüssig, spart also Raum, Kabel und Montageaufwand.

Mehr Infos auf der LEINE LINDE-Website

LEINE LINDE IHA 648:
Gut geschützt für explosionsgefährdete Bereiche

ATEX- und IECEx-zertifiziert: Der absolute Multiturn-Drehgeber IHA 648 von LEINE LINDE ist speziell auf die anspruchsvollen Anwendungen sowohl Onshore als auch Offshore ausgelegt. Zu seiner robusten Konstruktion gehört ein Edelstahlgehäuse genauso wie die induktive Abtastung, die unbeeindruckt von Vibrationen, Feuchtigkeit, Salzwasser, Verschmutzungen, Wärme und Kälte oder Schockbelastungen durch hohe mechanische Krafteinwirkungen zuverlässig genaue Positionsdaten liefert.

Mehr Infos auf der LEINE LINDE-Website

LEINE LINDE ISA 608 und IHA 608:
Kompakt und strapazierfähig

Ein hochbelastbares, kompaktes Design ist das besondere Merkmal der Drehgeber-Baureihe 600 von LEINE LINDE. Sie bietet eine große Variantenauswahl mit Lösungen für alle Anwendungsfälle, in denen die Drehgeber hohen Belastungen widerstehen müssen. Auf der SPS Italia vertreten die absoluten Modelle ISA 608 als induktiver Vollwellengeber und IHA 608 als induktiver Hohlwellengeber das modulare Programm.

Mehr Infos auf der LEINE LINDE-Website

Schleifringe und Resolver von LTN

LTN bietet Schleifringe und Resolver im Rahmen eines umfangreichen Standardprogramms oder als kundenspezifische Lösungen an. Die Anwendungen reichen von der industriellen Automatisierung, z. B. Verpackungsmaschinen und Robotik, über den klassischen Maschinenbau, Servomotoren und die Metrologie bis hin zur Medizintechnik, dem Flugzeugbau, Photovoltaik- oder Windkraftanlagen.

Alle Produkte von LTN entdecken

Schleifringe von LTN: Zuverlässige Übertragungstechnik

Die störungsfreie Übertragung von elektrischen Signalen, Daten und Leistung von festen zu rotierenden Systemen: Dafür sind Schleifringsysteme von LTN in vielen Applikationen zu finden. Das Spektrum reicht von wenigen mV oder mA bis zu vielen hundert Ampere bzw. tausend Volt und von Anwendungen wie der Videobildübertragung über Verpackungsmaschinen bis hin zu Windkraftanlagen. LTN-Schleifringe halten erhöhten Umwelteinflüssen wie korrosiver, salzhaltiger Luft oder starken Vibrationen stand und gewährleisten die zuverlässige Funktion des Gesamtsystems.

Mehr Infos auf der Website von LTN

Resolver von LTN:
Robuste Positionsmessung

Resolver von LTN übernehmen in vielen industriellen Anwendungen als Weg- und Winkelsensoren die Motorsteuerung. Vor allem unter schwierigen Einsatzbedingungen, z. B. im Bergbau, aber auch in Industrierobotern oder in mobilen Automatisierungslösungen übernehmen die bürstenlosen Systeme verschleißfrei und ausfallsicher Steuer- und Regelaufgaben. Ein weiterer Vorteil: Resolver liefern innerhalb von nur einer Umdrehung direkt ein absolutes Positionssignal und müssen daher nach dem Einschalten nicht referenziert werden.

Mehr Infos auf der Website von LTN

RENCO: Die neue Drehgeber-Generation für Schritt- und BLDC-Motoren

Die neuen RENCO-Drehgeber R35i und R35iL sind inkrementale Drehgeber ohne Eigenlagerung. Mit einer Auflösung von bis zu 40 000 Messschritten pro Umdrehung eignen sie sich insbesondere als Motorfeedback-Systeme für Schrittmotoren im Closed-Loop-Betrieb und für die exakte Positionserfassung in Messmaschinen wie Laserscannern.

Ihre Stärken sind:

Einfache und schnelle Montage dank der integrierten Montagehilfe
Elektronische Justage der Motorkommutierungssignale auf Knopfdruck
Sicherer und zuverlässiger Betrieb durch Überwachungs- und Diagnosefunktionen, die so erstmals bei inkrementalen Drehgebern implementiert wurden
Exakte Erfassung der Rotorlage von BLDC-Motoren und sehr genaue Vorgabe der Spurfolge UVW für die elektronische Motorkommutierung für Motoren mit bis zu 32 Motorpolpaaren

Für besonders enge Einbausituationen bietet der RENCO R35iL eine Bauhöhe von nur 8,6 mm. Damit zählt er zu den schlankesten Drehgebern, die derzeit auf dem Markt angeboten werden.

Drehgeber von RENCO

Robuste Lösungen von AMO
für große Achsen und lange Messwege

Modulare Winkel- und Längenmessgeräte mit induktiver Abtastung von AMO bieten durch ihren modularen Aufbau vielfältige Integrationsmöglichkeiten. Vor allem ermöglichen sie Messgerätelösungen in speziellen Applikationen, z.B. bei extrem großen Achsdurchmessern, langen Verfahrwegen oder rauen Bedingungen.

Hochflexibel im mechanischen Design
Hohe Genauigkeit und Signalgüte
Extrem unempfindlich gegen Verschmutzungen
Sehr langlebig durch Verschleißfreiheit

Zur AMO-Webseite

RSF: Modulare Messgeräte für maximale Flexibilität

Durch ihren modularen Aufbau bieten die Lösungen von RSF maximale Flexibilität bei der Integration von Längen- und Winkelmessgeräten in Ihre Systeme. Dazu gehört eine große Vielfalt an Schnittstellen zu allen gängigen Steuerungen ebenso wie die Vielfalt an mechanischen Ausführungen. Profitieren Sie außerdem von den großen Montagetoleranzen und dem damit verbundenen, sehr einfachen Anbau der Messgeräte.

Die modularen Winkelmessgeräte MCR 15 (absolut) und MSR 15 (inkrementell) mit Teilungstrommeln von 50 mm bis 350 mm Außendurchmesser können Sie in vielen Anwendungen zur Lage- und Drehzahlregelung elektrischer Antriebe und in der Messtechnik einsetzen.
Das absolute offene Längenmessgerät MC 15 ermöglicht die genaue Positionierung in Messschritten von bis zu 50 nm ohne Referenzierungsfahrt bei Messlängen bis 10 000 mm.
Beim offenen Längenmessgerät MS 15 können Sie aus einem modularen System mit verschiedenen Teilungsträgern bis max. 20 000 mm Länge und verschiedenen Abtastköpfen mit Messschritten von 10 µm bis zu 50 nm Ihre individuell perfekt passende Lösung zusammenstellen. Sehr komfortabel ist die in die Maßstabbreite integrierbare optische Homing- und Limitfunktion.

Längen und Winkel messen mit RSF

NUMERIK JENA: Längen messen in beengten Einbausituationen

Mit LIKgo und LIKselect bietet NUMERIK JENA zwei neue offene Längenmesssysteme speziell für beengte Einbausituationen bei gleichzeitig hohen Genauigkeitsanforderungen. Das LIKgo als Standardprodukt bringt die grundlegenden Eigenschaften für den Einsatz in Anwendungen der Elektronikindustrie mit, bei denen wenig Platz zur Integration vorhanden ist:

Einen besonders kleinen und leichten Abtastkopf mit den Maßen 28 mm x 13 mm x 7,5 mm und nur 10 g Gewicht
Eine neu entwickelte 2-Feld-Abtastung, die eine sehr gute Genauigkeit mit 20 µm Teilungsperiode und Messschritten bis 78,125 nm sowie eine hohe Signalqualität liefert und sehr robust gegenüber Verschmutzungen ist
Eine direkte Ausgabe der interpolierten TTL-Signale aus dem Abtastkopf ohne Zusatzelektronik, die zudem weder Phasen- noch Offset-Fehler aufweisen
Eine besonders einfache und intuitive Montage durch erhöhte Toleranzen
Einen elektronischen Signalabgleich zur Optimierung der Systemstabilität

Das neue LIKselect ergänzt die Eigenschaften des LIKgo um die kundenspezifische Auslegung und überführt so die Vorteile der bisherigen Kit L-Serie von NUMERIK JENA in die neue Generation der LIK-Längenmessgeräte. Damit sind Messgeräte aus dem LIKselect-Baukasten speziell für Anwendungen mit kundenspezifischen Anforderungen geeignet und im besonderen Maße individuell konfigurierbar.

Längen messen mit NUMERIK JENA

LIC 3100 – Das offene HEIDENHAIN Messgerät für hochdynamische Linearachsen

Die Baureihe LIC 3000 erweitert das bereits bekannte Programm der offenen, absoluten Längenmessgeräte LIC 4000 und LIC 2000. Dafür kombiniert das LIC 3000 sehr kleine Messschritte von 10 nm mit hohen Verfahrgeschwindigkeiten bis 600 m/min. So ermöglichen die LIC 3000-Längenmessgeräte die sehr dynamische und zugleich hochgenaue Positionsmessung an Linearachsen mit Messlängen bis 10 m.

Das große Abtastfeld macht das LIC 3000 dabei besonders unempfindlich gegenüber Verschmutzungen. Lokale Verunreinigungen der Maßverkörperung haben kaum Einfluss auf die Signalqualität und somit auf die Zuverlässigkeit der Messwerte. Durch ihre Dynamik, die großen Messlängen und die Robustheit sind die offenen Längenmessgeräte der Baureihe LIC 3000 besonders flexibel in der Anwendung und machen die LIC-Vorteile in weiteren Applikationen nutzbar.

Alle Infos zur Baureihe LIC 3100
